Porozmawiaj z architektem, który zaprojektował ten dom.

Jaskółka 6 z garażem 2-st.

121,4 m2

Kup 2499 zł
phone

503 162 943

Jaskółka 6 z garażem 2-st.

121,4 m2

Kup 2499 zł

Dane techniczne:

  • Powierzchnia użytkowa 121,4 powierzchnia użytkowa opis m2
  • Powierzchnia całkowita 283,6 powierzchnia całkowita opis m2
  • Minimalne wymiary działki 23,57 x 17,57 minimalne wymiary działki opis m
  • Wysokość budynku 8,74 wysokość budynku opis m
  • Powierzchnia zabudowy 141,8 powierzchnia zabudowy opis m2
  • Kubatura 526,8 kubatura opis m3
  • Kąt nachylenia dachu 40 kąt nachylenia dachu opis st
  • Powierzchnia dachu 232,6 powierzchnia dachu opis m2
  • Liczba pokoi 4 liczba pokoi opis
  • Stanowiska garażowe 2 stanowiska garażowe opis
  • Wysokość ścianki kolankowej 106 cm wysokość ścianki kolankowej opis m
  • Ogrzewanie ekogroszek lub gaz ogrzewanie opis

Opis projektu

Dom został zaprojektowany dla potrzeb 4-ro lub 5-cio osobowej rodziny. Kompaktowa, zwarta bryła domu jest przekryta dwuspadowym dachem o bardzo prostej konstrukcji drewnianej. Dom zaprojektowano dodatkowo z przestronnym garażem dwustanowiskowym w bryle budynku. Proste i funkcjonalne wnętrze zakłada strefę dzienną wraz z pokojem gościnnym na parterze oraz w pełni rozkładową strefę nocną na poddaszu. Przestronny, otwierający się na ogród salon z jadalnią dopełniono częściowo zadaszonym tarasem, który doskonale sprawdzi się jako miejsce na letnie posiłki. Nad pomieszczeniem garażu znajduje się strych użytkowy który można przeznaczyć na dodatkowy pokój lub pomieszczenie rekreacyjne. W budynku zaprojektowano również pomieszczenie kotłowni, standardowo z kotłem na paliwo stałe - ekogroszek, opcjonalnie jest również zaprojektowana instalacja gazu z piecem gazowym. Optymalna wysokość ścianki kolankowej (106 cm), jaka została zaprojektowana, pozwala na uzyskanie komfortowej powierzchni mieszkalnej na poddaszu i zachowanie idealnych proporcji bryły obiektu. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz nowoczesnych materiałów, takich jak elewacyjna okładzina drewniana, okładzina klinkierowa, czy szlachetna dachówka ceramiczna. Ponadczasowa architektura tego średniej wielkości domu sprawi, że z łatwością wpisze się w niemal każdy krajobraz.

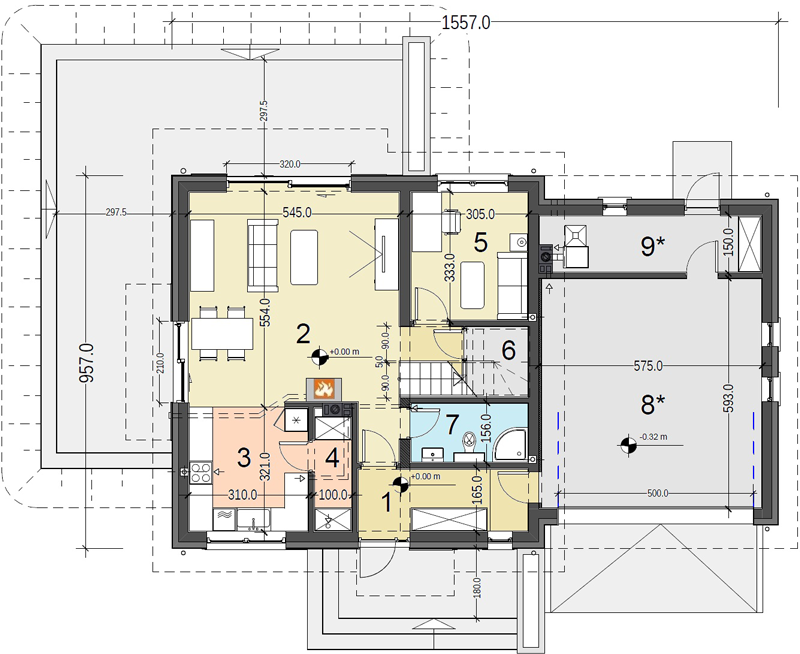

Rzut parteru


wiatrołap   7,0
2  salon + jadalnia   30,8
3  kuchnia   10,0
4  spiżarnia   2,8
pokój   9,8
garderoba 2,2
7  łazienka   4,5
8  garaż  33,5
9  kotłownia   8,0

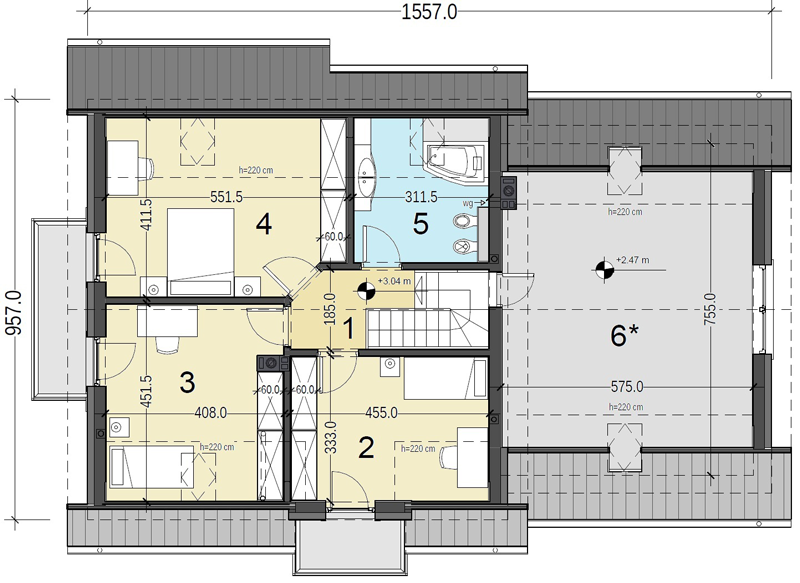

Rzut poddasza


1 korytarz 3,9
2 pokój 12,4 m² (14,8 m²)
3 pokój 14,2 m² (17,8 m²)
4 pokój 16,5 m² (21,4 m²)
5 łazienka 7,3 m² (10,1 m²)
6 strych 32,3 m² (42,3 m²)

Wnętrza

Usytuowanie domu na działce

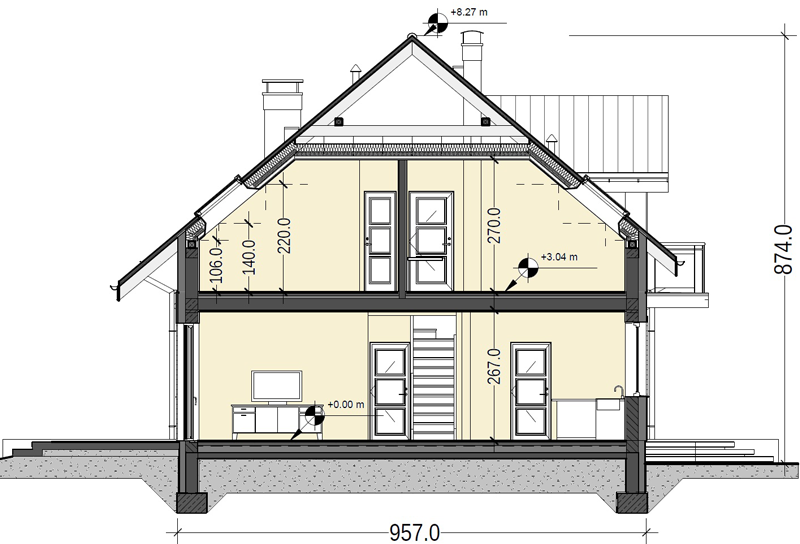

Przekrój


Technologia budowy

Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20. Ściany fundamentowe: murowane z bloczków betonowych M6. Ściany zewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15cm. Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi) użytych w projekcie gwarantuje uzyskanie wskaźnika rocznego obliczeniowego zapotrzebowania na energię pierwotną dla budynku „Ep” poniżej 90 kWh/(m2·rok) – wymagania od stycznia 2017 do stycznia 2021 to 95 kWh/(m2·rok). Ściany nośne wewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie cementowo-wapiennej lub systemowej. Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12cm. Strop gęstożebrowy typu "Teriva" z wypełnieniem pustakami betonowymi, zalewany wraz z wieńcami betonem B 20. Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachowa krokwiowo-jętkowa.

Dlaczego warto kupić projekt w Lelo Design?

  • Dopracowane projekty

    Wszystkie gotowe projekty w Lelo Design są autorstwa doświadczonego architekta – Łukasza Lelo, który przy projektowaniu wykorzystuje najnowocześniejsze technologie – 3D oraz BIM.

  • Realistyczne wizualizacje

    Możesz dokładnie zobaczyć, jak będzie wyglądał twój nowy dom po zakończeniu budowy – obejrzyj go z zewnątrz, wejdź do przedpokoju, a potem każdego pomieszczenia. Na razie tylko na ekranie komputera.

  • Kontakt z architektem

    Możesz porozmawiać z architektem, który projektował wybrany przez ciebie dom. Do twojej dyspozycji są również instalatorzy i konstruktorzy.

  • Bezpłatna wysyłka i zwrot

    Wiemy, jakie emocje towarzyszą oczekiwaniu na projekt, dlatego staramy się je skrócić do minimum. Rozumiemy też, że możesz zmienić zdanie. Masz 90 dni na zwrot oraz 365 na wymianę.

Elewacje

image image image image
