Porozmawiaj z architektem, który zaprojektował ten dom.

Jaskółka 3 bez garażu

114,6 m2

Kup 3299 zł
phone

503 162 943

Jaskółka 3 bez garażu

114,6 m2

Kup 3299 zł

Dane techniczne:

  • Powierzchnia użytkowa 114,6 powierzchnia użytkowa opis m2
  • Powierzchnia całkowita 183,2 powierzchnia całkowita opis m2
  • Minimalne wymiary działki 17,57 x 17,57 minimalne wymiary działki opis m
  • Wysokość budynku 8,74 wysokość budynku opis m
  • Powierzchnia zabudowy 91,6 powierzchnia zabudowy opis m2
  • Kubatura 321,8 kubatura opis m3
  • Kąt nachylenia dachu 40 kąt nachylenia dachu opis st
  • Powierzchnia dachu 154,3 powierzchnia dachu opis m2
  • Liczba pokoi 4 liczba pokoi opis
  • Wysokość ścianki kolankowej 106 cm wysokość ścianki kolankowej opis m

    Opis projektu

    Dom został zaprojektowany dla potrzeb 4-ro lub 5-cio osobowej rodziny. Zwarta bryła domu oparta na rzucie kwadratu, jest przekryta dwuspadowym dachem o bardzo prostej konstrukcji drewnianej. Jest to najmniejsza wersja projektu "Jaskółka" - bez garażu, idealnie nadająca się na małe działki budowlane. Proste i funkcjonalne wnętrze zakłada strefę dzienną wraz z pokojem gościnnym na parterze oraz w pełni rozkładową strefę nocną na poddaszu. Przestronny, otwierający się na ogród salon z jadalnią dopełniono tarasem, który doskonale sprawdzi się jako miejsce na letnie posiłki. Optymalna wysokość ścianki kolankowej (106 cm), jaka została zaprojektowana, pozwala na uzyskanie komfortowej powierzchni mieszkalnej na poddaszu i zachowanie idealnych proporcji bryły obiektu. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz nowoczesnych materiałów, takich jak elewacyjna okładzina kamienna, okładzina klinkierowa, czy szlachetna dachówka ceramiczna. Ponadczasowa architektura tego małego domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz.

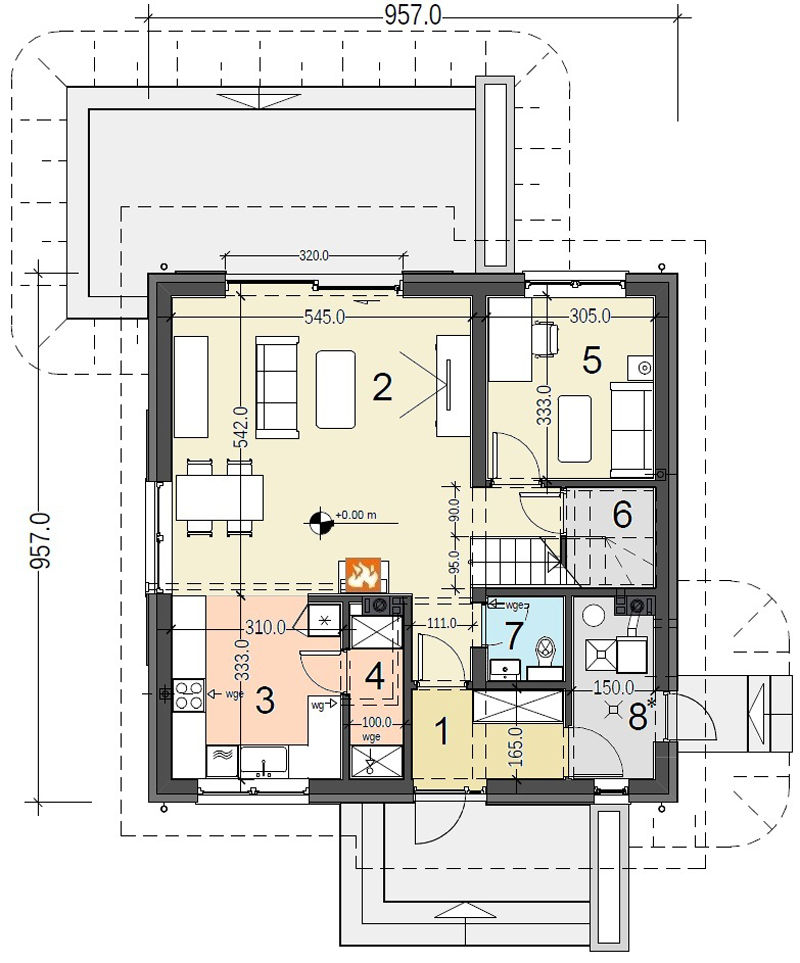

    Rzut parteru


    wiatrołap   4,4
    2  salon + jadalnia   30,8
    3  kuchnia   10,0
    4  spiżarnia   2,8
    pokój   9,8
    garderoba 2,2
    7  wc   2,1
    8  kotłownia   4,5
    razem 66,6 m²

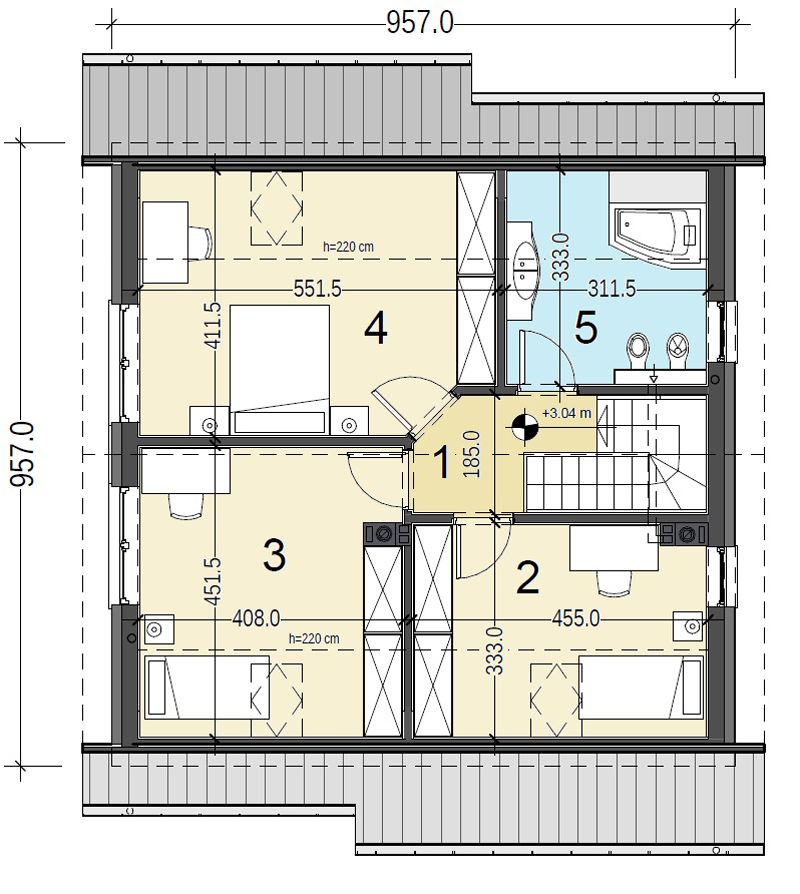

    Rzut poddasza


    1 korytarz 3,9
    2 pokój 10,7 m² (14,8 m²)
    3 pokój 14,2 m² (17,8 m²)
    4 pokój 16,5 m² (21,4 m²)
    5 łazienka 7,3 m² (10,1 m²)
    razem 52,5 m²

    Wnętrza

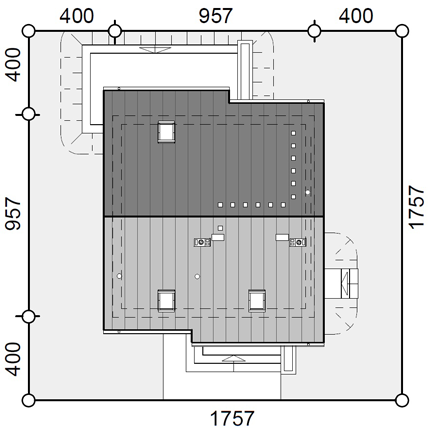

    Usytuowanie domu na działce

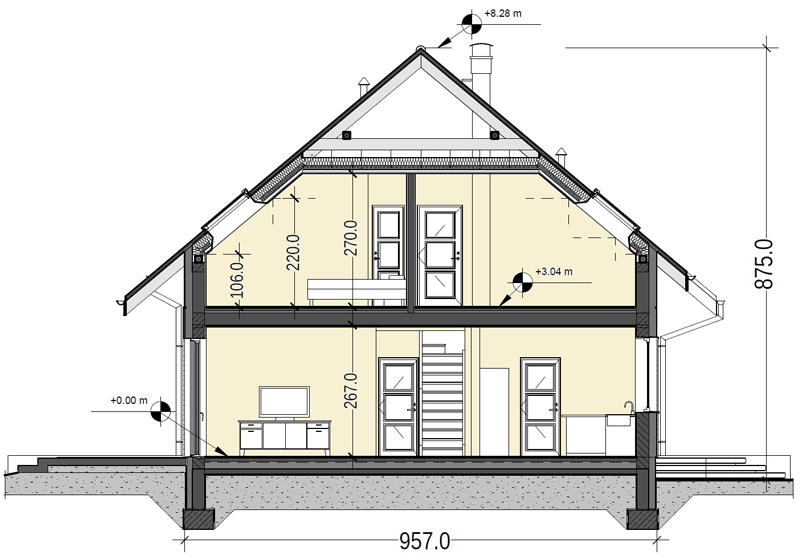

    Przekrój


    Technologia budowy

    Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20. Ściany fundamentowe: murowane z bloczków betonowych M6. Ściany zewnętrzne: bloczki gazobetonowe gr. 24/25 cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15cm. Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,031 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi zewnętrznych) użytych w projekcie odpowiada nowym wymaganiom obowiązującym od stycznia 2021 roku (WT2021). Ściany nośne wewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie cementowo-wapiennej lub systemowej. Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12cm. Strop gęstożebrowy z wypełnieniem pustakami betonowymi, zalewany wraz z wieńcami betonem B 20. Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachowa krokwiowo-jętkowa. Budynek, w wersji podstawowej, jest zaprojektowany z pomieszczeniem kotłowni wyposażonej w kocioł ekologiczny na paliwo stałe „pellet” i spełnia wszystkie wymagania dotyczące WT2021. Na etapie adaptacji projektu jest możliwość zaprojektowania ogrzewania gazowego ze wspomaganiem instalacją solarną lub ogrzewania nowoczesną pompa ciepła typu powietrze – woda. Projekt pod względem konstrukcyjnym spełnia normy zgodne z Eurokodami.

    Dlaczego warto kupić projekt w Lelo Design?

    • Dopracowane projekty

      Wszystkie gotowe projekty w Lelo Design są autorstwa doświadczonego architekta – Łukasza Lelo, który przy projektowaniu wykorzystuje najnowocześniejsze technologie – 3D oraz BIM.

    • Realistyczne wizualizacje

      Możesz dokładnie zobaczyć, jak będzie wyglądał twój nowy dom po zakończeniu budowy – obejrzyj go z zewnątrz, wejdź do przedpokoju, a potem każdego pomieszczenia. Na razie tylko na ekranie komputera.

    • Kontakt z architektem

      Możesz porozmawiać z architektem, który projektował wybrany przez ciebie dom. Do twojej dyspozycji są również instalatorzy i konstruktorzy.

    • Bezpłatna wysyłka i zwrot

      Wiemy, jakie emocje towarzyszą oczekiwaniu na projekt, dlatego staramy się je skrócić do minimum. Rozumiemy też, że możesz zmienić zdanie. Masz 90 dni na zwrot oraz 365 na wymianę.

    Elewacje

    image image image image
